Camisas húmedas del motor - Averías, diagnóstico y montaje

Las camisas húmedas del motor son una solución muy eficaz para gestionar el calor, pero también exigen un montaje y un mantenimiento mucho más precisos que un cilindro convencional. En este artículo verás qué son, cómo sellan, en qué se diferencian de las secas y qué síntomas aparecen cuando empiezan los problemas. También te explico cómo diagnosticar una avería sin desmontar más de la cuenta y qué errores de taller suelen arruinar un motor sano.

Qué es una camisa húmeda y qué problema resuelve

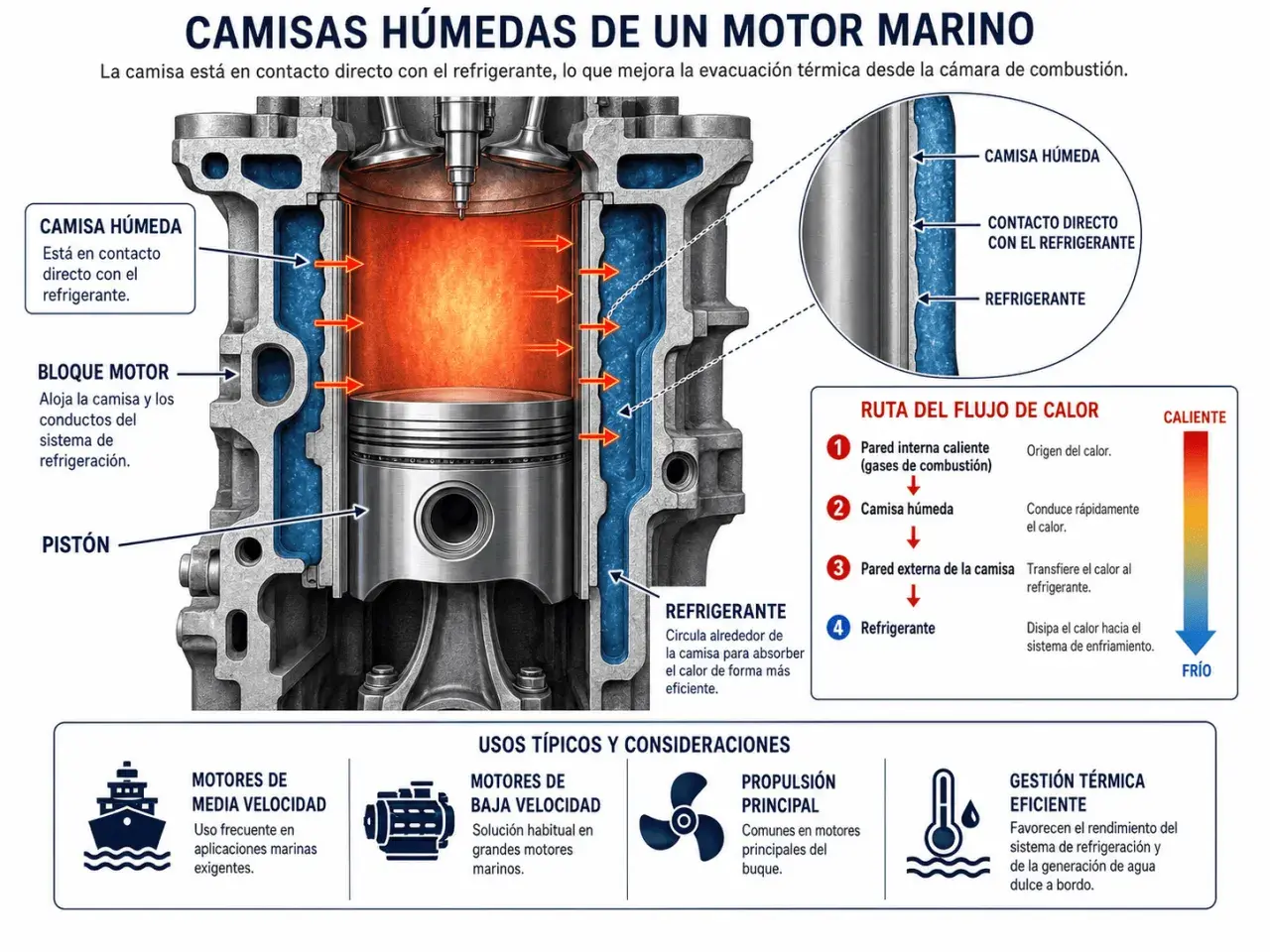

Una camisa húmeda es un revestimiento cilíndrico desmontable que forma la pared del cilindro y queda bañada por el refrigerante por su cara exterior. Dicho de forma simple: en vez de depender solo del metal del bloque para evacuar calor, el motor deja que el líquido refrigerante trabaje muy cerca de la zona que más temperatura soporta.

Yo la veo como una solución muy lógica en motores sometidos a carga alta, especialmente diésel industriales, maquinaria pesada y algunos bloques pensados para una vida útil larga. Su gran ventaja es térmica, porque ayuda a estabilizar la temperatura del cilindro y reduce tensiones; su gran peaje es que el sellado tiene que ser impecable. Si ese equilibrio falla, el problema deja de ser de refrigeración y pasa a ser de avería seria.

Con esa base clara, el siguiente paso es entender dónde está el punto delicado de verdad: el encaje de la camisa en el bloque y todo lo que depende de él.

Cómo trabajan dentro del bloque y dónde está el punto delicado

La camisa húmeda no “flota” dentro del motor. Se apoya en un asiento mecanizado del bloque, queda fijada por una geometría muy concreta y se sella con anillos de estanqueidad y juntas específicas. Por fuera circula refrigerante; por dentro trabaja el pistón. Entre ambas cosas solo debería existir transferencia de calor, nunca paso de líquidos ni de gases.

El detalle que más problemas da es el ajuste vertical de la camisa, a veces llamado protrusión o saliente respecto a la superficie del bloque. Si queda demasiado alta, la culata puede forzarla al apretar y deformar el conjunto; si queda demasiado baja, la camisa puede perder apoyo real y empezar a moverse con la carga del pistón. En ambos casos el resultado suele ser el mismo: fatiga, pérdida de estanqueidad y desgaste prematuro.

También importan mucho las superficies de apoyo. Un asiento con suciedad, corrosión, marcas de manipulación o una re-fresadora mal hecha puede parecer correcto a simple vista y, sin embargo, quedar fuera de plano. Yo aquí no me fío nunca del ojo: cuando el motor ya ha dado síntomas, medir vale más que opinar.

Entendido esto, ya se ve por qué no todas las camisas se usan en los mismos motores ni se comportan igual que una seca.

Camisas húmedas frente a secas

La comparación no es académica; sirve para entender por qué una avería en una camisa húmeda puede ser más delicada, pero también por qué ciertos motores las prefieren.

Mi lectura práctica es sencilla: la camisa húmeda gana cuando el motor necesita evacuar mucho calor y mantener tolerancias estables bajo carga, pero exige más disciplina de montaje y mantenimiento. La seca, en cambio, suele dar menos guerra en estanqueidad, aunque no ofrece la misma eficiencia térmica. A partir de ahí ya tiene sentido hablar de averías reales, que es donde se separa la teoría de la factura del taller.

Averías más comunes y cómo se manifiestan

Cuando una camisa húmeda empieza a fallar, rara vez lo hace con una sola pista. Lo normal es una combinación de síntomas pequeños que, juntos, ya apuntan a un problema serio.

• Pérdida de refrigerante sin fuga visible: muchas veces indica una tórica dañada, una microfisura o un paso interno hacia el cárter o la cámara de combustión.
• Emulsión en el aceite: si el lubricante aparece color café con leche, el refrigerante ya está entrando donde no debe. No siempre es la camisa, pero sí obliga a descartar esa vía.
• Presión anormal en el circuito: cuando el vaso se endurece rápido o expulsa refrigerante, yo pienso primero en gases de combustión entrando al sistema.
• Sobrecalentamiento recurrente: puede deberse a mala transferencia de calor por cavitación, mala geometría del asiento o refrigerante degradado.
• Humo blanco y arranque irregular: si entra refrigerante en un cilindro, la combustión cambia y el motor lo delata enseguida.

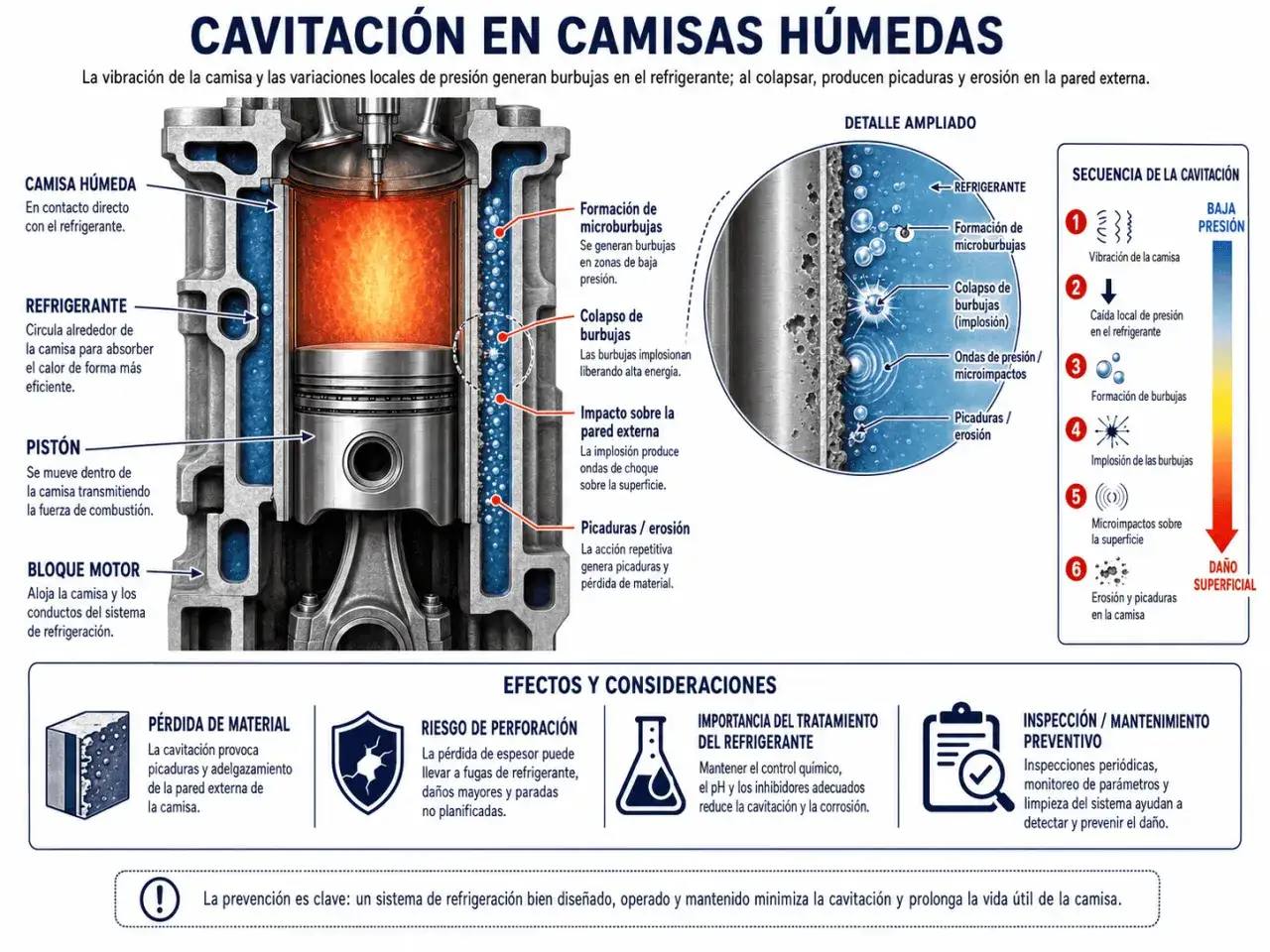

La cavitación merece un comentario aparte. Es un picado microscópico de la pared de la camisa provocado por vibraciones y burbujas de vapor en el refrigerante; con el tiempo puede llegar a perforar el metal. En motores diésel de carga alta lo he visto aparecer antes de lo que mucha gente espera, sobre todo cuando el refrigerante es pobre, el circuito trabaja con poca presión o el motor vive demasiadas horas bajo esfuerzo.

La clave, por tanto, no es solo reconocer el síntoma, sino relacionarlo con el contexto de uso del motor. Y ahí es donde entra la diagnosis ordenada.

Cómo diagnostico una sospecha sin desmontar de más

Antes de abrir un motor con este tipo de camisas, yo seguiría siempre una secuencia corta y lógica. Saltarse pasos suele acabar en una reparación más cara de lo necesario.

1. Prueba de presión del circuito: si el sistema pierde presión en reposo, ya tienes una pista sólida de fuga interna o externa.
2. Inspección del aceite y del refrigerante: buscar emulsión, olor a escape, residuos y caída anómala de nivel ayuda a separar una camisa dañada de una junta de culata o de un enfriador de aceite.
3. Prueba de compresión o leak-down: si un cilindro pierde más que los demás, el motor te está señalando el área problemática.
4. Revisión de gases en el vaso de expansión: una presencia constante de burbujeo o presión temprana apunta a fuga hacia el circuito.
5. Inspección con boroscopio: cuando hay acceso, permite ver lavado de cilindro, manchas de refrigerante y pistas de picado por cavitación.
6. Medición del montaje: si el motor está abierto, no basta con cambiar piezas; hay que comprobar asiento, planeidad y saliente de la camisa según la tolerancia del fabricante.

Esta parte es importante porque muchas averías se parecen entre sí. Una camisa húmeda dañada, una junta de culata castigada y un enfriador de aceite perforado pueden dar síntomas casi idénticos. Yo no condenaría el bloque hasta haber separado esas tres posibilidades con pruebas.

Y cuando toca montar o reparar, la precisión deja de ser opcional.

Montaje, mantenimiento y errores que acortan su vida

La mayor parte de los problemas graves no nacen de la pieza, sino del montaje. Una camisa húmeda puede durar muchos años si se instala limpia, con el sellado correcto y con un refrigerante que proteja de verdad.

Los fallos que más castigan este sistema suelen ser muy concretos:

• Asientos sucios o corroídos: cualquier resto entre la camisa y el bloque altera el apoyo y abre la puerta a microfugas.
• Anillos de estanqueidad mal colocados: una tórica pellizcada o del tamaño incorrecto acaba filtrando refrigerante tarde o temprano.
• Uso de selladores líquidos: en este tipo de montaje no suelen ser una solución, sino una fuente extra de problemas.
• Par de apriete incorrecto: si la culata no aprieta como debe, la geometría del conjunto cambia y la camisa trabaja forzada.
• Refrigerante inadecuado o envejecido: sin inhibidores anticorrosivos suficientes, la cavitación y la corrosión avanzan más rápido.

En mantenimiento, yo me quedo con una regla simple: cambiar el refrigerante a tiempo y usar la mezcla correcta. En muchos motores, renovar el anticorrosivo cada 2 años es una referencia sensata cuando el fabricante no indica otra cosa, porque los inhibidores se agotan con el uso. También importa mantener la presión del circuito y revisar el tapón del radiador o del vaso, ya que una presión baja reduce el punto de ebullición del líquido y favorece la cavitación.

Si el motor ya está abierto, hay dos medidas que no deben negociarse: respetar la geometría del asiento y comprobar que el saliente de la camisa quede dentro de lo que pide el fabricante. Parece un detalle pequeño, pero es el tipo de detalle que separa una reparación duradera de un retorno al taller en pocas semanas.

Lo que yo comprobaría antes de condenar el bloque

Cuando aparecen refrigerante en el aceite, presión rara en el circuito o un sobrecalentamiento que vuelve una y otra vez, yo no empezaría por lo más caro. Primero descartaría culata, junta, enfriador de aceite y estado real del circuito; después iría a la camisa y a su asiento. Ese orden ahorra dinero y evita abrir un bloque que quizá todavía tiene solución razonable.

Si el motor muestra cavitación avanzada, fisuras en la camisa, asiento deformado o contaminación cruzada persistente, la reparación ya entra en terreno serio: mecanizado, sustitución de camisas, juntas nuevas y verificación completa del conjunto. Ahí es donde conviene pensar a largo plazo y no solo en “hacerlo arrancar”.

Mi conclusión práctica es esta: las camisas húmedas no son frágiles por definición, pero sí son exigentes. Cuando se montan bien y el refrigerante está en forma, funcionan de maravilla; cuando se descuidan, convierten una avería pequeña en un problema de motor completo.
