La correa auxiliar de la Nissan Cabstar mueve varios sistemas que no admiten descuidos: alternador, dirección asistida, compresor de aire acondicionado y, según la versión, otras poleas de guiado o el tensor automático. El problema es que no existe un único trazado válido para todas las Cabstar; el recorrido cambia con el motor, el año y el equipamiento. Aquí te explico cómo leer el esquema, cómo reconocer cada polea y qué revisar para no montar una correa equivocada.
Lo esencial para no equivocarte con la correa auxiliar
- No hay un esquema único para toda la gama Cabstar: cambia según motor, A/A y tipo de tensor.
- En los dibujos suelen aparecer abreviaturas como CS, GEN, WP, PAS, T o COMP.
- En catálogos se ven correas de 6 y 7 nervaduras, con longitudes muy distintas según versión.
- La correa sola suele ser barata; el presupuesto sube de verdad cuando entran tensor y poleas.
- Si hay chirridos, polvo negro o dirección pesada, yo miraría antes tensión y alineación que la correa en sí.
Cómo leer las abreviaturas del dibujo
Yo empiezo siempre por aquí, porque el dibujo puede parecer simple y, sin embargo, una letra mal interpretada cambia todo el montaje. En la Cabstar, como en muchos vehículos comerciales de Nissan, el esquema suele usar abreviaturas para identificar la función de cada polea y eso ayuda a no confundir el recorrido real con una vista genérica.
| Abreviatura | Qué significa | Por qué me importa |
|---|---|---|
| CS | Polea del cigüeñal | Es el origen del giro; desde ahí parte el arrastre de la correa auxiliar. |
| GEN | Alternador | Si la correa patina aquí, aparecen fallos de carga o testigo de batería. |
| WP | Bomba de agua | Un mal guiado en esta zona puede acabar en sobrecalentamiento. |
| PAS | Bomba de dirección asistida | Cuando falla la transmisión, la dirección se vuelve dura o irregular. |
| COMP | Compresor de aire acondicionado | Solo aparece en versiones con climatización y cambia la longitud de la correa. |
| T | Tensor | Mantiene la tensión correcta; si pierde fuerza, aparece chirrido o vibración. |
| G o idler | Polea loca o polea guía | No mueve un accesorio, pero define el trazado y la alineación. |
Yo no confiaría en un esquema si no he identificado antes estas piezas, porque el error más típico es dar por buena una ruta “parecida” que en realidad pertenece a otra motorización. Con ese mapa mental, ya se entiende mucho mejor el recorrido habitual de la correa en la Cabstar.

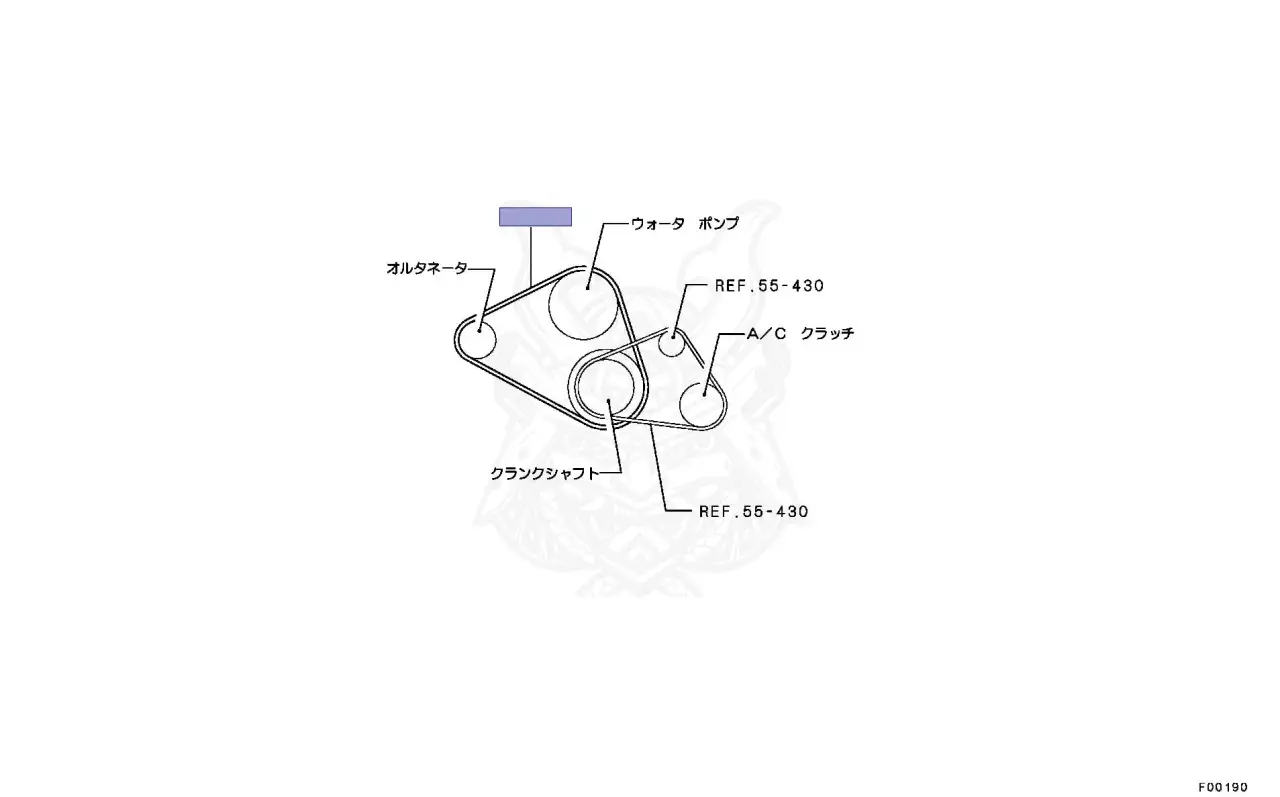

El recorrido habitual de la correa en la Cabstar
En la práctica hay dos ideas que conviene separar: el trazado básico y las variantes por equipamiento. En una Cabstar 3.0d sin aire acondicionado el lazo principal suele partir del cigüeñal y pasar por las poleas de servicio, con apoyo en tensores o poleas guía; en las versiones con aire, el compresor entra en el circuito y la longitud de la correa cambia de forma clara. Yo no daría por hecho que una correa sirve solo porque “entra” a simple vista.
| Configuración | Qué suele cambiar | Qué conviene comprobar |
|---|---|---|
| Sin aire acondicionado | Ruta más corta y menos puntos de giro | Que la correa asiente al 100% en cada garganta y no roce por el canto. |
| Con aire acondicionado | Se suma el compresor y, a veces, una polea guía adicional | Que el compresor no fuerce la línea y que no exista desalineación lateral. |
| Con tensor automático | El tensor compensa parte del desgaste | No forzarlo con palancas ni destornilladores donde no toca. |
| Con ajuste manual | La tensión depende más del reglaje inicial | Medir bien la flecha y revisar de nuevo tras el primer asentamiento. |
En catálogos de recambio aparecen longitudes muy distintas para Cabstar, desde alrededor de 1.749 mm hasta más de 2.270 mm, y también versiones de 6 y 7 nervaduras. Esa diferencia no es un detalle menor: una correa corta puede quedar forzada y una larga acabará patinando o vibrando. Con el recorrido claro, el siguiente paso es detectar cuándo la correa ya está avisando de que algo no va fino.
Señales de que la tensión o el guiado no están bien
Cuando una correa auxiliar empieza a fallar, casi nunca lo hace de forma silenciosa. Yo suelo ver antes síntomas pequeños que mucha gente ignora: un chirrido breve al arrancar, un zumbido constante o un polvo negro muy fino cerca de las poleas. La correa puede ser la pieza visible, pero a menudo el problema real está en el tensor o en una polea con el rodamiento tocado.
| Síntoma | Qué suelo sospechar | Qué haría primero |
|---|---|---|
| Chirrido al arrancar o al girar el volante | Tensión insuficiente o patinaje sobre una polea | Comprobar flecha, estado del tensor y alineación de las gargantas. |
| Ruido seco o zumbido continuo | Rodamiento de polea loca o tensor fatigado | Escuchar cada polea con el motor parado y buscar holguras. |
| Polvo negro en la zona frontal | Deslizamiento repetido de la correa | Revisar desgaste, cristalizado y superficie de contacto de las poleas. |
| Dirección pesada | La bomba de dirección no recibe bien el arrastre | Ver si la correa patina bajo carga o si la polea de PAS está dañada. |
| Testigo de batería o carga irregular | El alternador no gira con estabilidad | Comprobar alternador, tensor y correa antes de culpar al regulador. |
| Aire acondicionado menos frío o intermitente | El compresor no recibe transmisión constante | Mirar la correa, el embrague del compresor y la alineación del conjunto. |
Mi regla aquí es simple: si el ruido aparece en frío y luego cambia al calentar, o si empeora al meter carga al volante, el sistema auxiliar está pidiendo revisión. Antes de comprar una correa nueva, yo confirmaría la tensión real y el estado de las poleas con el motor frío.
Cómo comprobar la tensión con criterio
En una documentación técnica de la Cabstar F24 YD25 se pide esperar unos 30 minutos tras parar el motor antes de revisar la correa, y medir la deformación aplicando 98 N, es decir, unos 10 kg de fuerza. No tomo esos valores como dogma universal para toda Cabstar, porque cambian según motor y versión, pero sí como una forma seria de comprobar si la correa está realmente en rango.
- Deja enfriar el motor y trabaja con la correa limpia y visible.
- Busca grietas, brillo vidriado, nervios cuarteados y bordes deshilachados.
- Aplica la carga en el punto marcado del esquema y mide la flecha.
- Vuelve a girar el cigüeñal dos vueltas y repite la comprobación si el manual lo exige.
Como referencia orientativa de esa familia F24 YD25, la correa de alternador, aire acondicionado y bomba de agua puede moverse en torno a 3,3-3,6 mm en estado nuevo y 4,6-5,1 mm ya ajustada, con límite de reajuste alrededor de 8,5 mm. En la correa de servodirección, la referencia se sitúa aproximadamente en 4,6-5,4 mm nueva y 7,1-7,7 mm ajustada, con límite de 11,3 mm. La idea no es memorizar números sin contexto, sino entender que una correa demasiado tensa no dura y una floja empieza a patinar antes de tiempo.
Con la tensión controlada, ya solo queda acertar con la pieza exacta y no confundir una Cabstar con otra versión que parece igual desde fuera.
Cómo elegir la correa exacta para tu versión
Yo nunca compraría la correa solo por el nombre comercial del vehículo. En la Cabstar hay demasiadas combinaciones para hacerlo así. Lo sensato es cruzar cuatro datos: código de motor, presencia de aire acondicionado, tipo de tensor y número de nervaduras. Si uno de esos puntos no coincide, la correa puede servir “más o menos” y eso en mecánica suele acabar mal.
| Dato a verificar | Qué decide en la práctica |
|---|---|
| Código de motor | Define el esquema base y la longitud necesaria. |
| Aire acondicionado sí o no | Cambia el recorrido y, por tanto, la medida final de la correa. |
| Número de nervaduras | Debe coincidir con la polea; lo habitual es ver 6 o 7 en esta gama. |
| Longitud en milímetros | Evita montar una correa forzada o demasiado larga. |
| Tipo de tensor | Si es automático o manual, cambia el procedimiento de montaje. |
En tiendas y catálogos españoles, la correa sola suele moverse en torno a 7-25 €, mientras que un tensor puede rondar 30-140 € según marca y versión. Eso explica por qué muchas reparaciones se abaratan o se encarecen no por la goma, sino por el estado de los rodillos. Si montas una correa nueva sobre un tensor fatigado, el problema vuelve en pocos kilómetros.
La lectura correcta del esquema no sirve de nada si luego se da por bueno un conjunto con poleas gastadas o desalineadas, así que el último paso siempre debe ser una verificación real sobre el motor.
Lo que reviso antes de cerrar el capó en una Cabstar
Antes de dar por terminado el trabajo, yo hago una comprobación muy simple pero muy efectiva. Arranco el motor, escucho si hay silbido o traqueteo, giro el volante hasta el tope un par de veces y conecto el aire acondicionado si la unidad lo lleva. Si la correa se mueve lateralmente, vibra o cambia de sonido al meter carga, todavía hay algo que corregir.
- Reviso que la correa quede centrada en todas las poleas.
- Confirmo que no haya contacto con carcasas, soportes o bordes metálicos.
- Escucho el tensor y las poleas guía con el motor al ralentí.
- Vuelvo a mirar la correa tras un trayecto corto, cuando ya ha asentado.
En esta mecánica, lo importante no es solo encontrar un dibujo bonito, sino montar un conjunto coherente: correa correcta, poleas sanas, tensión correcta y alineación limpia. Si me faltara un dato, yo no improvisaría; buscaría el código de motor y la configuración exacta antes de pedir otra correa. Así se evita comprar dos veces y se alarga de verdad la vida del sistema auxiliar.
