En el Seat Ibiza 6J, el mapa de fusibles no es especialmente complicado, pero sí cambia lo suficiente entre años y equipamientos como para despistar a cualquiera. En esta guía yo repaso dónde está cada caja, cómo interpretar el amperaje, qué averías aparecen con más frecuencia y cómo comprobar un fusible sin empeorar el problema. Me centro en lo que sirve de verdad para diagnosticar: localizar, identificar, sustituir y decidir cuándo ya no estás ante un simple fusible.
Lo esencial para revisar el sistema sin perder tiempo
- La caja principal del habitáculo está en el lado izquierdo del salpicadero, detrás de una tapa.
- La segunda caja importante va en el vano motor, sobre la batería, y suele concentrar consumos más serios.
- En los 6J, la numeración puede variar por año y acabado, así que la tapa y el manual mandan más que una foto genérica.
- La toma de 12 V cambia de fusible según el periodo: en unos casos es el 27 y en otros el 40.
- Si un fusible nuevo vuelve a fundirse, casi nunca conviene insistir: suele haber un cortocircuito o un componente con exceso de consumo.
Dónde están las cajas de fusibles y qué cubre cada una

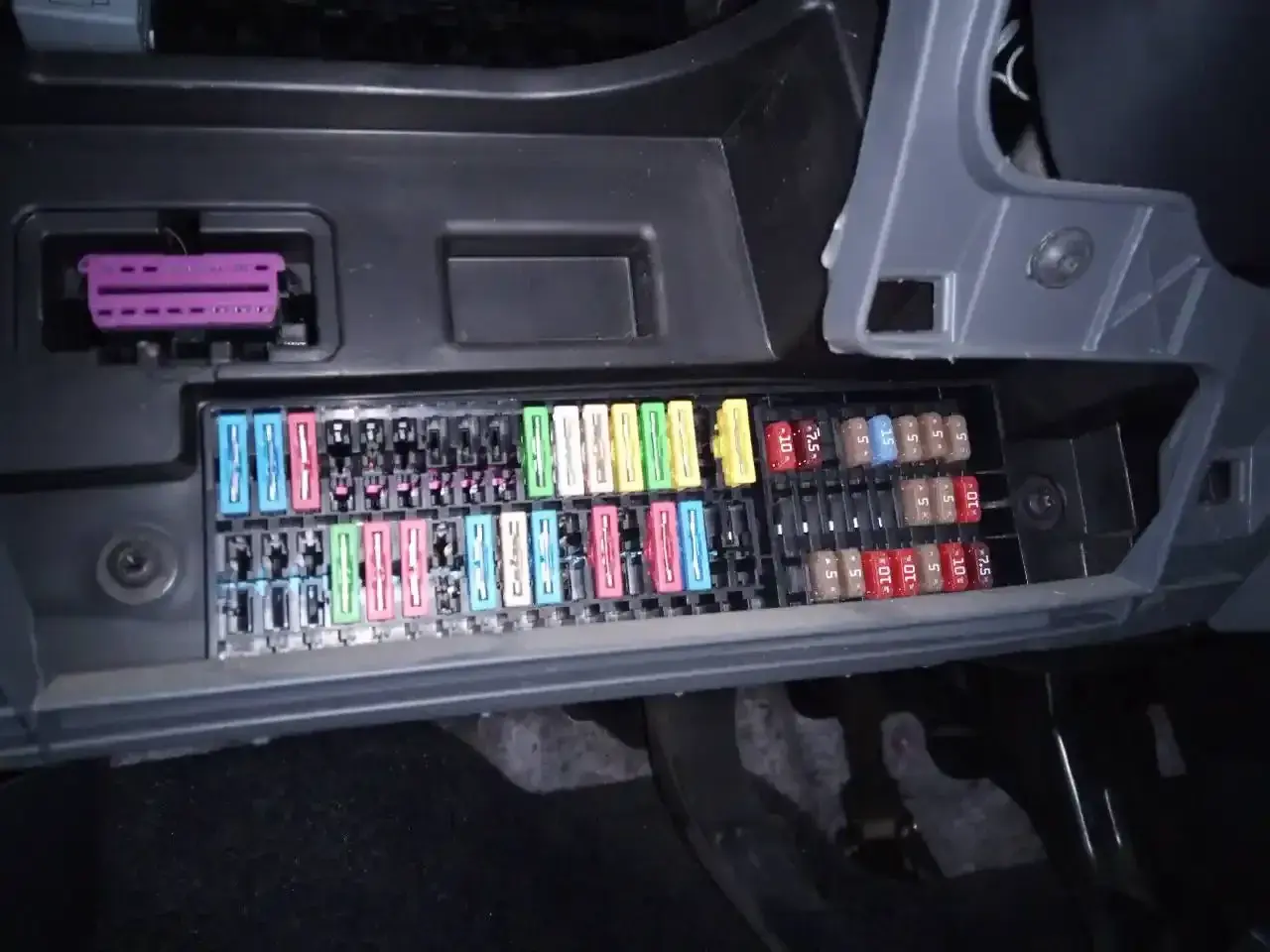

Cuando diagnostico un fallo eléctrico en este coche, lo primero que separo es la parte de habitáculo de la parte de motor. En la práctica, eso evita revisar el lugar equivocado y perder tiempo con un fusible sano. La caja interior se encuentra a la izquierda del salpicadero, detrás de una tapa, y la del vano motor va sobre la batería.
| Ubicación | Qué suele alimentar | Qué reviso primero |
|---|---|---|
| Habitáculo, lado izquierdo del salpicadero | Toma de 12 V, cuadro, diagnosis, luces interiores, mandos y algunos consumidores de confort | La numeración de la tapa, el color del fusible y si la avería afecta a más de un elemento |
| Vano motor, sobre la batería | ABS/ESP, ventilador del habitáculo, inyección, alimentación principal y otros consumos de mayor intensidad | Signos de calor, oxidación o plástico deformado en el portafusibles |
| Soporte auxiliar o portafusibles de relés en algunas versiones | Faros, calefacción auxiliar, lavafaros, remolque y otros circuitos opcionales | Si el coche lleva realmente ese equipamiento antes de buscar el fusible |
Yo no me fiaría de una foto cualquiera de internet para abrir una avería concreta. En el Ibiza 6J el esquema general se repite, sí, pero la distribución exacta cambia con el año, el motor y los extras. Con esa base ya tiene sentido leer la numeración y no hacer diagnósticos a ciegas.
Cómo leer el esquema sin confundir año y equipamiento
El error más habitual es pensar que todos los Ibiza 6J comparten la misma tabla de fusibles. No es así. En los modelos de 2008 a 2012 hay variaciones claras, y en los últimos 6J la numeración puede moverse otra vez según el acabado. Por eso yo siempre empiezo por el propio coche: tapa, manual y, si hace falta, VIN.
| Color | Amperaje | Uso habitual |
|---|---|---|
| Gris | 2 A | Circuitos muy delicados |
| Morado | 3 A | Control o señal |
| Marrón claro | 5 A | Electrónica de baja carga |
| Marrón | 7,5 A | Cuadros, relés y mandos |
| Rojo | 10 A | Iluminación, diagnosis y varios servicios |
| Azul | 15 A | Luces, bombas pequeñas o accesorios |
| Amarillo | 20 A | Consumidores medianos |
| Blanco o transparente | 25 A | Servicios más exigentes |
| Verde | 30 A | Ventiladores, bomba o alimentación de potencia |
| Naranja | 40 A | Alimentaciones de alto consumo |
En los 6J, un detalle muy útil es que la toma de 12 V no siempre lleva el mismo número: en los años 2008-2009 suele corresponder al 27, mientras que en 2010-2012 aparece como 40. La toma del maletero, si equipa el coche, suele ir en el 16. Según el manual de SEAT, además, hay más fusibles de los que el usuario puede cambiar por su cuenta, y no conviene sustituir uno por otro de mayor amperaje “para salir del paso”. Ese atajo sale caro.
Con esa lógica clara, el siguiente paso es ir a los fallos reales que más se repiten en este modelo y ver qué te está diciendo cada síntoma.
Los fusibles que más se revisan en una avería real
La mayoría de consultas eléctricas en un Ibiza 6J no empiezan por una avería grave, sino por un servicio que deja de funcionar de golpe. Ahí es donde un esquema bien leído ahorra dinero: te dice si tiene sentido buscar en la caja interior, en la del motor o incluso en un portafusibles auxiliar.
| Síntoma | Zona probable | Qué compruebo |
|---|---|---|
| No funciona la toma de 12 V | Caja interior | Fusible de la toma principal, estado del conector y si el problema aparece solo con ciertos accesorios |
| El escáner OBD no enciende o no comunica | Caja interior | Alimentación de diagnosis, fusible asociado y masa de la toma |
| No sopla el ventilador del habitáculo | Vano motor o soporte auxiliar | Fusible de 30 A o circuito de potencia, además del motor del ventilador y la resistencia si el fusible está bien |
| Se enciende ABS o ESP | Vano motor | Fusibles de control, alimentación de la unidad y si el fallo desaparece o reaparece tras borrar errores |
| No va una luz concreta o una función de iluminación | Caja interior o relés auxiliares | Fusible de cruce, posición o iluminación y, si procede, la lámpara y el portalámparas |
| La bomba del lavaparabrisas no actúa | Caja interior o AUX | Fusible, tensión en el conector y estado de la bomba |
La clave aquí es no confundir síntoma con causa. Un testigo de ABS no siempre significa fusible fundido; a veces solo hay un sensor, una masa deficiente o un fallo memorizado. Y al revés: un fusible puede estar bien aunque el componente no funcione si hay un cable cortado o un conector sulfatado. Esa diferencia es la que separa una revisión rápida de una sustitución inútil.
Una vez identificada la zona, toca hacerlo bien: revisar, medir y sustituir sin improvisar.
Cómo diagnosticar y cambiar un fusible paso a paso
Yo suelo seguir siempre el mismo orden, porque reduce errores y evita volver a montar la tapa tres veces. En un coche como este, una comprobación limpia tarda menos que una búsqueda al azar.
- Apaga el contacto, las luces y todos los consumidores eléctricos.
- Localiza la caja correcta y compara el plano de la tapa con el síntoma que tienes delante.
- Extrae el fusible con el útil de plástico y míralo a contraluz o con una linterna.
- Busca el puente metálico interno: si está partido, el fusible está fundido.
- Sustitúyelo por otro del mismo amperaje, mismo color y mismo formato.
- Prueba de nuevo el circuito. Si se vuelve a fundir en poco tiempo, no insistas.
Cuando el fusible es de la caja del vano motor, yo soy todavía más prudente. Ahí hay líneas de alimentación más serias y, en algunas versiones, enlaces fusibles metálicos de alto amperaje que no deben tocarse sin criterio. El manual del coche lo deja bastante claro: si el nuevo fusible se funde otra vez, el sistema necesita una revisión en taller porque ya no estás ante un simple recambio.
Con el proceso claro, queda lo más útil para ahorrar tiempo en la próxima avería: los errores que veo una y otra vez.
Los errores que alargan una reparación sencilla
La mayoría de fallos eléctricos leves no se complican por culpa del coche, sino por cómo se revisan. Aquí es donde un diagnóstico ordenado marca diferencia.
- Mirar solo una caja y olvidar la otra. En este modelo, habitáculo y vano motor cumplen funciones distintas.
- Cambiar un fusible por intuición sin comprobar el amperaje. Un 10 A no se sustituye por un 15 A “porque aguanta más”.
- Revisar el fusible correcto pero no el conector, la masa o el propio componente.
- Ignorar el calor, el plástico deformado o la oxidación en el portafusibles. Eso ya apunta a mal contacto.
- Olvidar que varios consumidores pueden compartir un mismo fusible, o que un componente puede llevar más de uno.
Yo también vigilaría otro detalle práctico: si una avería aparece solo a veces, no des por hecho que el fusible está bien solo porque “hoy funciona”. Un mal contacto intermitente puede engañar bastante y hacerte pensar que el problema está resuelto cuando no lo está.
Con esa lista cerrada, solo queda dejar el coche preparado para que la próxima comprobación sea más rápida y más limpia.
Lo que yo dejaría listo antes de cerrar la tapa
Si mantengo un Ibiza 6J en casa o lo reviso con frecuencia, me gusta dejar tres cosas resueltas: una foto de la tapa de fusibles, un pequeño surtido de repuestos del amperaje correcto y una linterna decente. No hace falta montar un taller en el maletero; hace falta poder repetir la comprobación sin dudas.
También me parece sensato apuntar qué fusible se ha cambiado, en qué fecha y por qué motivo. Ese hábito, que parece menor, ayuda mucho si el mismo circuito vuelve a fallar dentro de unas semanas. En un sistema eléctrico, los patrones importan más de lo que parece.
En resumen, el esquema de fusibles del Ibiza 6J sirve de verdad cuando lo usas como herramienta de diagnóstico y no como una lista para memorizar. Si respetas el amperaje, distingues bien entre la caja interior y la del vano motor, y no sustituyes un síntoma por otro, la mayoría de incidencias eléctricas menores se resuelven con rapidez y sin gastar de más.
