Las partes de la culata y cómo reconocer sus averías

La culata concentra buena parte del trabajo fino del motor, y entender las partes de la culata ayuda a leer averías antes de que se conviertan en una reparación grande. En esta guía repaso qué hace cada componente, qué fallos aparecen con más frecuencia y cuándo merece la pena reparar, rectificar o sustituir. También verás qué señales me hacen sospechar de una junta dañada, de válvulas que no sellan o de un problema de refrigeración.

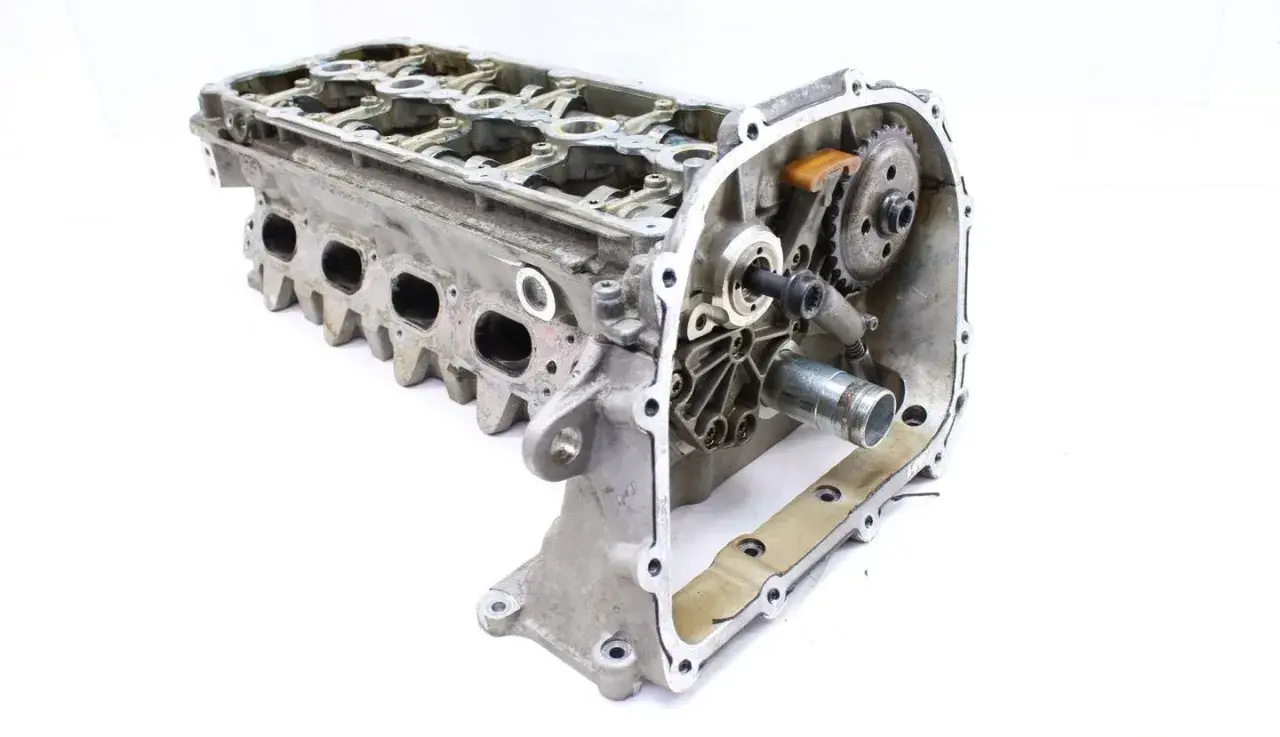

Las piezas que conviene reconocer dentro de una culata

Cuando yo separo una culata por bloques, no pienso solo en “la pieza grande”, sino en el papel de cada elemento. Así se entiende mejor por qué un motor pierde compresión, consume aceite o empieza a calentar sin motivo claro.

• Cuerpo de la culata: es la base estructural. Forma la parte superior de la cámara de combustión y aloja el resto de componentes.
• Cámara de combustión: es el volumen donde se comprime la mezcla y se produce la explosión. Su forma influye en rendimiento, consumo y emisiones.
• Conductos de admisión y escape: por aquí entra aire o mezcla y salen los gases quemados. Si hay carbonilla o una mala alineación interna, el motor respira peor.
• Válvulas de admisión y escape: abren y cierran el paso de gases. Son piezas críticas porque deben sellar con precisión absoluta.
• Asientos de válvula: son la superficie sobre la que apoya cada válvula para cerrar la cámara. Cuando se gastan o se queman, aparece pérdida de compresión.
• Guías de válvula: mantienen el vástago alineado durante el movimiento. Si toman holgura, la válvula deja de trabajar centrada y el motor puede consumir aceite.
• Retenes de válvula: controlan el paso de aceite hacia la guía. Cuando envejecen, suele aparecer humo azulado en retenciones o al arrancar.
• Muelles, platillos y semiconos: devuelven la válvula a su posición y fijan el conjunto. Si un muelle pierde fuerza, la distribución deja de ser fiable a altas vueltas.
• Árbol de levas: en muchas culatas modernas va montado encima y manda la apertura de válvulas. Su perfil determina cómo “respira” el motor.
• Taqués, balancines o empujadores: transmiten el movimiento del árbol de levas a la válvula. Un taqué hidráulico defectuoso suele delatarse con ruido en frío o en caliente.
• Bujías o inyectores: según el motor, la culata integra uno u otro. Su posición dentro de la cámara es clave para una combustión limpia.
• Conductos de aceite y refrigerante: lubrifican y enfrían la zona superior del motor. Si se obstruyen o fugan, la culata sufre muy rápido.
• Tapa de válvulas y junta de culata: no forman parte del tren de válvulas en sí, pero son decisivas para la estanqueidad y para evitar fugas de aceite o mezcla de fluidos.

La idea importante es esta: una culata no falla casi nunca por una sola causa aislada. Lo normal es que una avería arrastre otra, y por eso conviene mirar el conjunto completo antes de condenar la pieza. Eso nos lleva a cómo cambia según el tipo de distribución.

Cómo cambia la culata según el tipo de distribución

No todas las culatas son iguales. El número de árboles de levas, la forma de accionar las válvulas y la arquitectura del motor cambian bastante de un diseño a otro. Y eso afecta tanto al mantenimiento como al diagnóstico.

En un motor de 4 cilindros, ver una culata de 16 válvulas es muy habitual, sobre todo en diseños DOHC. Eso no significa automáticamente que vaya a dar problemas, pero sí que el tren de válvulas será más preciso y exigirá más cuidado con aceite, temperatura y reglajes. Yo siempre digo lo mismo: más sofisticación no es malo, pero sí deja menos margen al descuido.

Además, la arquitectura influye en el acceso. Una culata compacta, montada en un vano muy justo, puede convertir una simple fuga de retenes o una revisión de distribución en una intervención bastante más laboriosa. Por eso el siguiente paso no es desmontar a ciegas, sino interpretar bien los síntomas.

Las averías que más se repiten y cómo se notan

Si el motor empieza a comportarse raro, la culata suele avisar antes de romperse del todo. El problema es que esos avisos se confunden con facilidad con fallos de inyección, encendido o refrigeración. Yo me fijo sobre todo en el patrón de síntomas, no en uno suelto.

Hay una señal que yo no ignoraría nunca: una diferencia de compresión entre cilindros superior al 10%. En muchos casos no te dice todavía qué pieza exacta ha fallado, pero sí te confirma que algo no cierra bien. Si además aparece emulsión en el aceite, pérdida de refrigerante o sobrecalentamiento, la probabilidad de un problema serio en la culata sube bastante.

También conviene recordar que no todas las averías se presentan solas. Un sobrecalentamiento repetido puede doblar la culata, castigar la junta, endurecer retenes y terminar dañando un asiento de válvula. Por eso, cuando un motor ha ido “justo de temperatura”, yo no me limito a cambiar una sola pieza y seguir.

Qué revisaría antes de desmontar nada

Antes de abrir motor, merece la pena confirmar si el problema viene realmente de la culata o si lo está imitando otro sistema. Esta parte ahorra tiempo y, sobre todo, evita gastar dinero en una reparación que no tocaba.

1. Observar el comportamiento en frío y en caliente. Un fallo de junta puede empeorar al subir temperatura; un taqué, en cambio, puede sonar más al arrancar.
2. Revisar el circuito de refrigeración. Si falta líquido sin fuga visible, busco signos de presión anormal, burbujeo o mezcla con aceite.
3. Leer los fallos de la centralita. Los códigos de misfire o una mezcla incoherente ayudan a distinguir entre problema de encendido e impermeabilidad de la cámara.
4. Hacer una prueba de compresión. Sirve para ver si uno o varios cilindros están por debajo del resto y si la caída apunta a válvulas o a junta.
5. Hacer una prueba de fugas. Es más fina que la compresión: permite escuchar por dónde se escapa el aire y orientar el diagnóstico.
6. Inspeccionar bujías o inyectores. Una bujía lavada o muy distinta a las demás puede delatar entrada de refrigerante o mala combustión en ese cilindro.

La compresión y la prueba de fugas se complementan muy bien. La primera me dice “hay un problema”; la segunda me ayuda a localizarlo. Si el aire se va por admisión, sospecho de válvulas de admisión; si sale por escape, miro válvulas de escape; si aparece en el cárter o en el circuito de refrigeración, la historia cambia bastante.

Solo después de esas comprobaciones tiene sentido desmontar. Y cuando la culata ya está fuera, el siguiente debate es si reparar, rectificar o sustituir.

Reparar, rectificar o cambiar el conjunto

Aquí es donde más decisiones equivocadas veo. A veces se cambia toda la culata cuando bastaba con un trabajo de válvulas, y otras veces se insiste en reparar una pieza que ya está demasiado castigada. La clave está en medir y valorar con frialdad.

Yo no daría por buena una culata solo porque “parece recta a ojo”. Hay que comprobar planitud, estado de asientos, holgura de guías y ausencia de grietas. También conviene recordar que muchos motores usan tornillos de culata estirables o de apriete angular: si el fabricante los pide nuevos, no merece la pena ahorrar justo ahí.

En una reparación bien hecha, la junta nueva no es la única protagonista. Importan el orden de apriete, la limpieza de superficies, el purgado correcto del circuito y el tipo de aceite y refrigerante que se vuelven a poner. Si una de esas partes se hace mal, el problema puede repetirse incluso con piezas nuevas.

Lo que conviene vigilar para no repetir la avería

La mayoría de los fallos graves de culata no aparecen “porque sí”. Suelen venir de calor excesivo, lubricación pobre, mantenimiento atrasado o una distribución que se ha ido estirando en silencio. Si quiero evitar volver a pasar por la misma reparación, yo me fijo en cuatro hábitos muy concretos.

• No ignorar un calentón. Un motor que se ha ido de temperatura una vez puede quedar tocado aunque siga funcionando.
• Respetar el líquido refrigerante correcto. Mezclar o rellenar mal reduce protección anticorrosión y empeora la disipación térmica.
• Cambiar aceite y filtro a tiempo. La parte superior del motor depende mucho de una lubricación limpia, sobre todo en culatas con árbol de levas encima.
• Atender a los primeros síntomas. Un pequeño fallo de ralentí, una fuga mínima o un humo puntual pueden ser la señal de una avería que todavía está en fase inicial.

Si además el motor lleva distribución por correa, yo no alargaría el mantenimiento. Una avería de distribución puede terminar doblando válvulas y obligando a intervenir en la culata aunque el resto del motor estuviera bien. En ese punto ya no hablamos de desgaste normal, sino de un daño que se ha encadenado.

Entender la culata sirve, sobre todo, para no confundir una pieza grande con un único fallo simple. Cuando sabes qué hace cada componente, resulta mucho más fácil distinguir entre una junta castigada, una válvula que no sella, un reten que deja pasar aceite o un sobrecalentamiento que ha dejado huella. Y esa diferencia, en mecánica, suele ser la que separa una reparación razonable de una factura que se dispara.
