El alternador suele estar en una zona muy concreta del vano motor: cerca de la correa auxiliar, normalmente en la parte frontal del motor y, según el diseño, algo más arriba, más abajo o pegado a un lateral. Saber ubicarlo ayuda tanto si quieres revisar una avería eléctrica como si necesitas identificar ruidos, tensiones extrañas o una correa que empieza a trabajar mal. Aquí te explico dónde buscarlo, cómo reconocerlo y qué detalles conviene comprobar antes de tocar nada.
Lo esencial para localizarlo sin perder tiempo
- Suele ir montado en la zona frontal del motor, alineado con la correa auxiliar que mueve los accesorios.
- En muchos coches se ve desde arriba, pero en otros queda más bajo y solo se aprecia bien desde el paso de rueda o desde debajo.

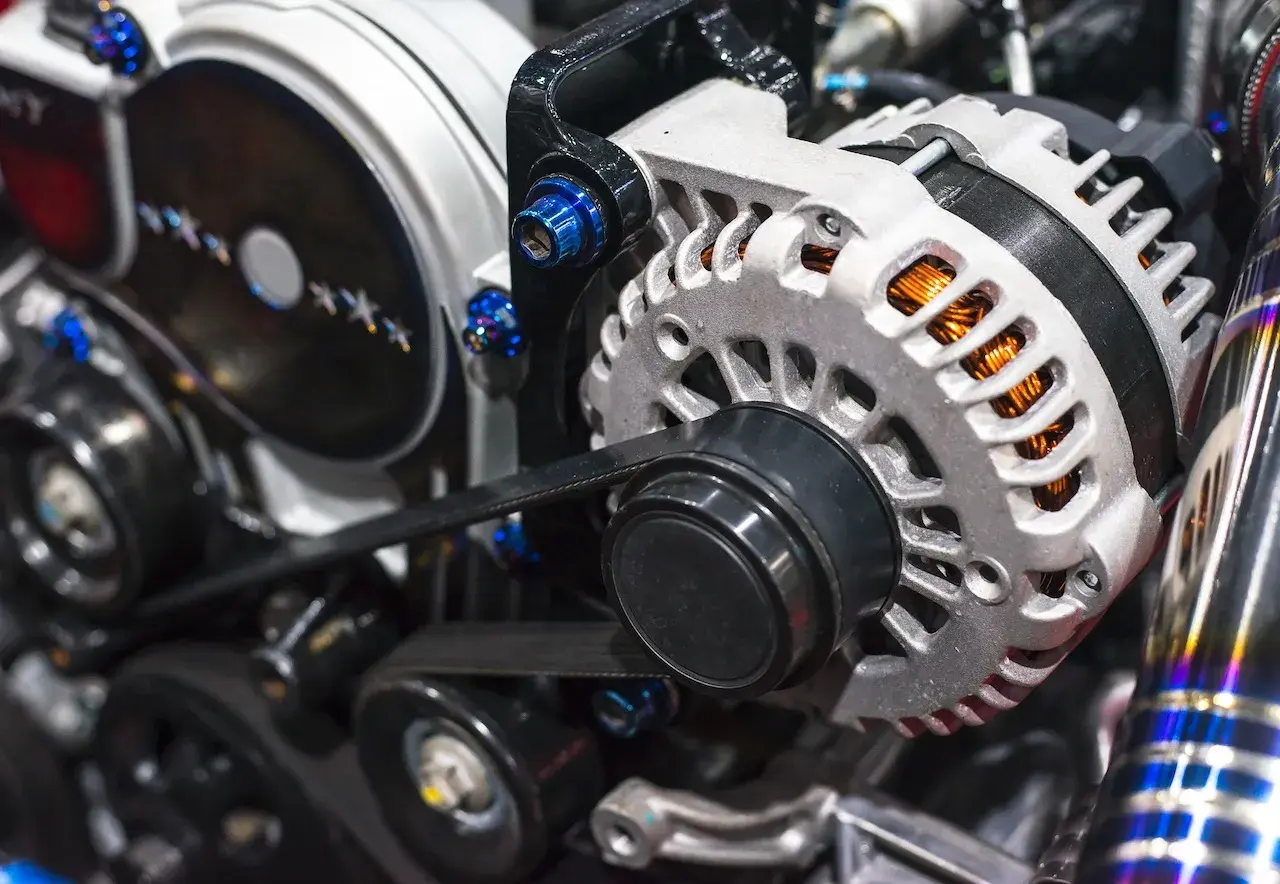

- Se reconoce por su carcasa metálica ventilada, la polea y el cableado eléctrico de salida.
- Si no lo encuentras a simple vista, la correa y el tensor son la mejor pista para seguir su posición.
- Antes de manipular la zona, el motor debe estar apagado y frío; si vas a tocar conexiones, conviene desconectar la batería.
Dónde suele ir el alternador bajo el capó
La respuesta corta es esta: casi siempre está en el lado de la correa auxiliar, fijado al motor con soportes y poleas. No existe una única posición universal, pero sí un patrón muy repetido: el alternador vive donde la correa puede hacerlo girar de forma directa y donde el cableado de carga llegue sin complicaciones.
Yo suelo pensar en él como una pieza “de frontera”: pertenece al motor, pero trabaja en el perímetro del sistema eléctrico. Por eso rara vez lo encuentras escondido en una zona aislada; normalmente está donde haya espacio para la correa, el tensor y el cable principal de salida.
| Configuración del coche | Ubicación habitual | Qué suele pasar con el acceso |
|---|---|---|
| Motor transversal | Lateral del bloque, en la parte delantera del vano motor | A veces se ve desde arriba, pero en muchos casos queda pegado al paso de rueda |
| Motor longitudinal | Más centrado en la parte frontal del motor | Suele ser más fácil seguir la correa desde delante |
| Coche compacto con mucho embalaje | Zona baja o muy próxima al subchasis | Puede requerir visión desde abajo o quitar un protector |
| Mild hybrid o sistema 48 V | Puede no llevar alternador clásico como tal | La búsqueda cambia porque a veces la función la asume un motor-generador integrado |
La idea importante es esta: no busques una forma exacta, busca la lógica de la correa. Cuando entiendes esa posición general, localizarlo con el capó abierto deja de ser un juego de adivinanzas y pasa a ser una comprobación ordenada. Y justo ahí es donde merece la pena seguir un método simple.
Cómo localizarlo paso a paso sin desmontar nada
Yo suelo empezar por lo obvio y no por lo complicado. Abrir el capó, dejar que el motor esté frío y mirar primero la correa auxiliar ahorra más tiempo que revisar medio vano motor sin criterio. Si vas a tocar conexiones, desconecta antes el borne negativo de la batería; no hace falta ser dramático, pero sí prudente.
- Localiza la correa auxiliar. Es la correa que mueve varios accesorios del motor y suele recorrer la zona frontal.
- Sigue el recorrido de la correa hasta encontrar una polea más grande con carcasa metálica detrás.
- Busca el cuerpo de aluminio con ranuras o ventanas de ventilación. Esa forma es muy típica del alternador.
- Fíjate en el cableado. Verás un conector pequeño y, normalmente, un cable grueso de salida de carga.
- Mira desde otro ángulo si no aparece a simple vista: paso de rueda, parte baja del motor o incluso desde debajo del coche, según el modelo.
Un truco práctico que uso mucho es hacer una foto del recorrido de la correa antes de tocar nada. No es para reparar el alternador en ese momento, sino para orientarte visualmente y no perder la referencia de las poleas que hay alrededor. Cuando lo localizas así, ya no dependes de la vista frontal y puedes distinguirlo de las piezas que comparten espacio con él.
Por qué cambia tanto según el tipo de motor
La ubicación no depende solo de la marca o del modelo. También cambia muchísimo según la arquitectura del motor y el espacio disponible alrededor. En un coche moderno, los ingenieros suelen priorizar el embalaje del conjunto, así que el alternador acaba donde mejor encaja el sistema de accesorios, no donde más cómodo resulta para quien lo revisa.
| Tipo de motor | Cómo suele quedar montado | Qué debes esperar al buscarlo |
|---|---|---|
| Transversal de cuatro cilindros | Normalmente en un lateral del motor, bastante cerca del guardabarros | A menudo se ve mejor desde el paso de rueda que desde arriba |
| Longitudinal | Más alineado con el frontal del vano | La correa auxiliar suele ayudar a localizarlo de inmediato |
| Vehículos muy compactos | Más bajo y encajado entre otros accesorios | Puedes necesitar iluminación extra y, a veces, desmontar un protector inferior |
| Híbridos suaves y sistemas 48 V | Puede haber una unidad distinta al alternador clásico | No te fíes de la intuición: puede que la pieza que buscas no exista como alternador convencional |
Esto tiene una consecuencia muy práctica: si el acceso parece raro, no significa que estés buscando mal. A veces el alternador está ahí, pero el coche obliga a verlo por una vía poco intuitiva. Por eso el siguiente paso es aprender a distinguirlo bien de las piezas que están a su lado.
Cómo reconocerlo y no confundirlo con otras piezas
El alternador tiene varios rasgos bastante claros. Su carcasa suele ser de aluminio o metal claro, tiene ventilaciones visibles, una polea frontal y, en la parte trasera, conexiones eléctricas. El borne principal de salida suele ser el famoso B+, que es la salida de carga hacia la batería o la red eléctrica del coche.
| Pieza cercana | Pista visual | Por qué no es el alternador |
|---|---|---|
| Compresor del aire acondicionado | Tiene tuberías de refrigerante y un cuerpo más “cerrado” | No genera electricidad; comprime gas para el sistema de climatización |
| Tensor de la correa | Suele ser más pequeño y tener un brazo móvil con una polea auxiliar | Su función es mantener la tensión, no producir corriente |
| Bomba de dirección asistida | Depende del vehículo, pero suele tener una disposición distinta y menos ventilación visible | Trabaja con fluido hidráulico o con asistencia distinta, no como generador |
| Motor de arranque | No va por la misma zona de acceso y no suele estar expuesto como una pieza de servicio visible | Solo se usa para arrancar el motor, no para cargar la batería |
En los coches con climatización por correa, el compresor y el alternador comparten escena con frecuencia, y ahí es donde mucha gente se lía. Yo me fijo en una regla muy simple: si tiene cable grueso y carcasa ventilada, probablemente es el alternador; si lleva tuberías de aluminio, probablemente no lo es. Con esa separación clara, ya tiene sentido pasar a la parte de diagnóstico eléctrico.
Qué te dice su zona cuando aparecen fallos eléctricos
En diagnóstico, la posición del alternador no sirve solo para encontrar la pieza; también te ayuda a interpretar qué está fallando. Si el problema está en esa zona y el testigo de batería se enciende, no conviene asumir de inmediato que el alternador está roto. A veces el culpable es la correa, el tensor, una polea gripada o un conector mal asentado.
Cuando yo reviso un sistema de carga, me gusta partir de una referencia sencilla: con el motor parado, una batería sana suele rondar 12,4 a 12,7 voltios; con el motor en marcha, lo normal suele moverse entre 13,7 y 14,7 voltios, aunque algunos sistemas inteligentes varían esa cifra según la carga y la estrategia electrónica del coche. Si el valor no sube, o sube y cae de forma errática, ya tienes una pista seria.
| Señal | Lo que suele indicar | Qué revisaría primero |
|---|---|---|
| Testigo de batería encendido | Problema en el sistema de carga | Correa, tensión, conector y salida del alternador |
| Luz tenue o intermitente al ralentí | Carga insuficiente a bajas vueltas | Polea, correa, tensor o regulador interno |
| Chirrido al arrancar o acelerar | Deslizamiento de la correa o polea fatigada | Estado de la correa auxiliar y de las poleas |
| Olor a goma caliente | Correa patinando o accesorio agarrotado | Tensión, alineación y posible gripaje de una polea |
| Voltaje que se queda cerca de 12 voltios con el motor en marcha | El alternador no está cargando con normalidad | Conexiones, regulador, escobillas o fallo interno |
Hay un matiz importante: un testigo encendido no siempre significa alternador condenado. Si la correa patina, si el tensor está flojo o si hay un mal contacto en el cable principal, el síntoma puede ser muy parecido. Por eso esta zona no se diagnostica solo “mirando la pieza”, sino entendiendo cómo interactúan correa, poleas y electricidad. Y cuando eso no está claro, la línea entre una revisión casera y una avería seria se vuelve muy fina.
Cuándo merece la pena parar y llevarlo al taller
Hay situaciones en las que yo no intentaría seguir apretando tornillos por mi cuenta. Si el alternador está muy bajo, si hay que levantar el coche para acceder a él, si el cable principal presenta daños o si la polea hace ruido de rodamiento, el margen de error ya no compensa. También conviene parar si hay fugas de aceite o refrigerante sobre la correa: esa contaminación puede fastidiar el sistema de accesorios aunque el alternador no sea el único problema.
- Si necesitas trabajar desde debajo del coche y no tienes medios seguros para hacerlo.
- Si el ruido viene de una polea bloqueada, no solo de la correa.
- Si ves el cable B+ con signos de recalentamiento, corrosión o plástico deformado.
- Si el coche se queda sin carga y además aparecen fallos de dirección asistida, climatización o ralentí inestable.
- Si la correa auxiliar está cuarteada, deshilachada o impregnada de aceite.
Mi criterio aquí es bastante simple: si el acceso es incómodo y el síntoma afecta a toda la red eléctrica del coche, el taller deja de ser una opción “cómoda” y pasa a ser la opción sensata. Revisar bien la zona antes de cerrar el capó evita repetir el trabajo dos veces, que es justo lo que nadie quiere en una avería de carga.
Lo que yo revisaría antes de cerrar el capó
Antes de dar por buena la intervención, yo comprobaría tres cosas: que la correa está bien asentada en todas las poleas, que el conector y el cable principal del alternador han quedado firmes y que no he dejado ninguna tapa, herramienta o protector flojo en la zona. Es un repaso breve, pero marca la diferencia entre una revisión limpia y una avería que vuelve al día siguiente.
Si solo buscabas la ubicación, la idea clave es esta: el alternador casi nunca está “escondido” por casualidad; está donde la correa auxiliar lo necesita. Cuando aprendes a leer esa parte del motor, ubicarlo deja de ser un problema y además empiezas a entender mejor cómo se diagnostican los fallos eléctricos que aparecen alrededor de él.
