Los fusibles parecen una pieza menor, pero en un coche deciden si un fallo eléctrico se queda en una molestia o termina en un mazo de cables quemado. En esta guía repaso los tipos más habituales, cómo leer su amperaje y su código de color, y qué conviene revisar antes de cambiar uno por intuición. También te explico cómo diagnosticar una avería cuando el fusible se funde de nuevo, que es donde de verdad se gana tiempo y dinero.
Lo esencial para identificar un fusible y no equivocarte al sustituirlo
- El fusible no protege un componente, protege el cableado y el circuito completo.
- El formato importa tanto como el amperaje: mini, estándar, maxi, micro o atornillado no se intercambian sin más.
- El color ayuda, pero el número impreso manda; yo nunca me quedo solo con la carcasa.
- Un fusible que vuelve a fundirse casi siempre señala un problema aguas abajo: corto, motor agarrotado, cable rozado o humedad.
- En muchos coches modernos encontrarás fusibles de 32 V, y en líneas más exigentes también de 58 V o de alta intensidad atornillados.
- Si el coche lleva climatización, elevalunas o ventiladores eléctricos, el diagnóstico del fusible suele ahorrar desmontajes innecesarios.
Qué protege un fusible y por qué importa en el diagnóstico
Un fusible es, en esencia, un elemento de sacrificio: se abre antes de que la corriente dañe el cableado, una centralita o un motor eléctrico. Esa idea parece simple, pero en diagnóstico cambia mucho la forma de trabajar, porque un fusible fundido no siempre significa que el componente esté mal; muchas veces solo te está diciendo que hay una sobrecorriente, un corto a masa o una carga que está pidiendo más de lo debido.
Yo suelo pensar en el fusible como una pista, no como una solución. Si se funde el de la radio, el elevalunas o el soplador del habitáculo, el problema puede estar en el propio aparato, en un cable pellizcado, en un conector sulfatado o incluso en un motor que ya gira duro y dispara el consumo. Por eso, antes de cambiarlo, merece la pena entender qué circuito protege y qué tipo de fallo suele acompañarlo.
También conviene recordar que el fusible correcto no se elige solo por amperaje. El formato físico, la curva de respuesta y la tensión nominal forman parte de la protección. Esa es la base para distinguir bien los tipos de fusibles y, sobre todo, para no colocar uno “parecido” que en realidad no cumple la misma función.

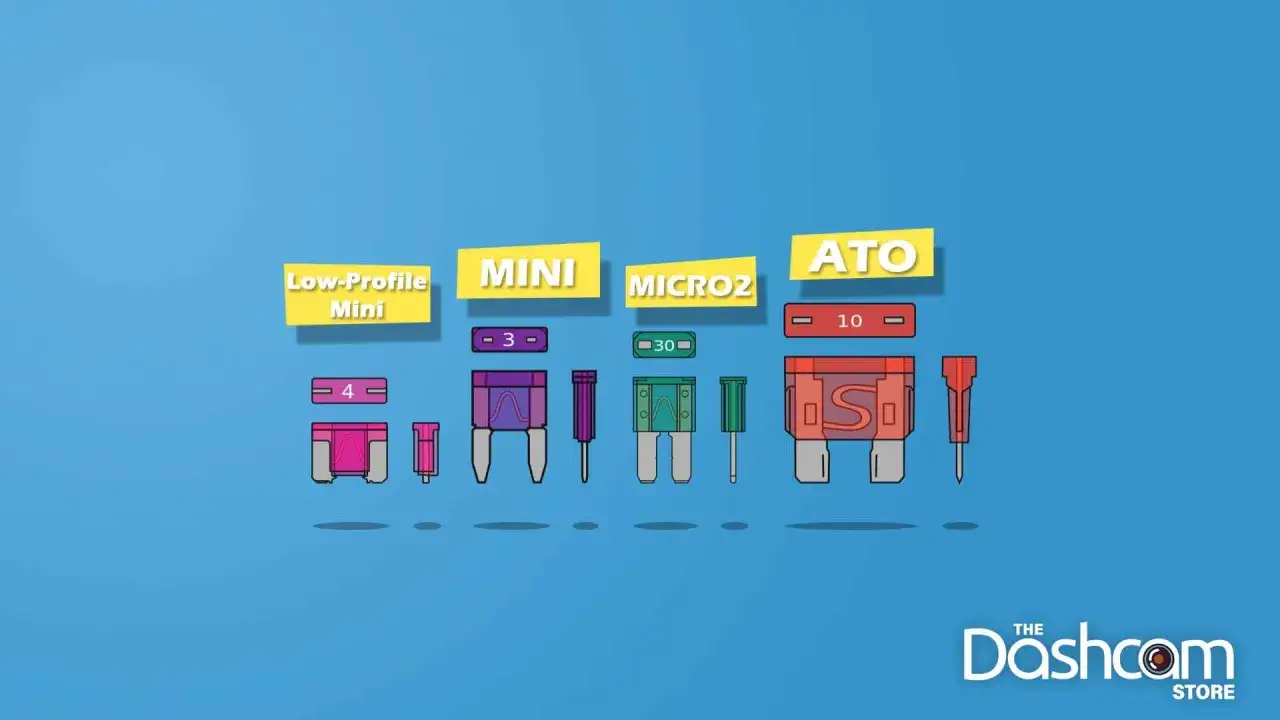

Los tipos de fusibles del coche más habituales
En turismos y furgonetas modernas predominan los fusibles de cuchilla, pero no todos ocupan el mismo espacio ni trabajan igual. En fichas técnicas actuales de fabricantes como Littelfuse y Eaton se repiten varias familias, y cada una responde a un equilibrio distinto entre tamaño, intensidad y robustez. Esta es la comparación que yo usaría en un taller o en una revisión seria.
| Tipo | Qué aspecto tiene | Rango habitual | Uso típico | Lo que conviene recordar |
|---|---|---|---|---|
| Estándar o blade | Cuerpo de plástico más ancho, dos patillas metálicas | 1 a 40 A | Luces, radio, bombas pequeñas, accesorios | Es el formato más reconocible y el que más aparece en coches algo veteranos. |
| Mini | Más pequeño que el estándar | 2 a 30 A | Módulos, ventilación, confort, electrónica auxiliar | Se usa mucho para ahorrar espacio en la caja de fusibles. |
| Mini de perfil bajo | Igual de estrecho, pero más bajo | 2 a 30 A | Paneles compactos y vehículos con poco espacio | Se parece al mini, pero no siempre encaja donde va un mini normal. |
| Micro2 y Micro3 | Aún más compactos | Según serie, normalmente de baja a media intensidad | Cajas muy densas y circuitos modernos | Me los encuentro cada vez más en vehículos recientes por pura economía de espacio. |

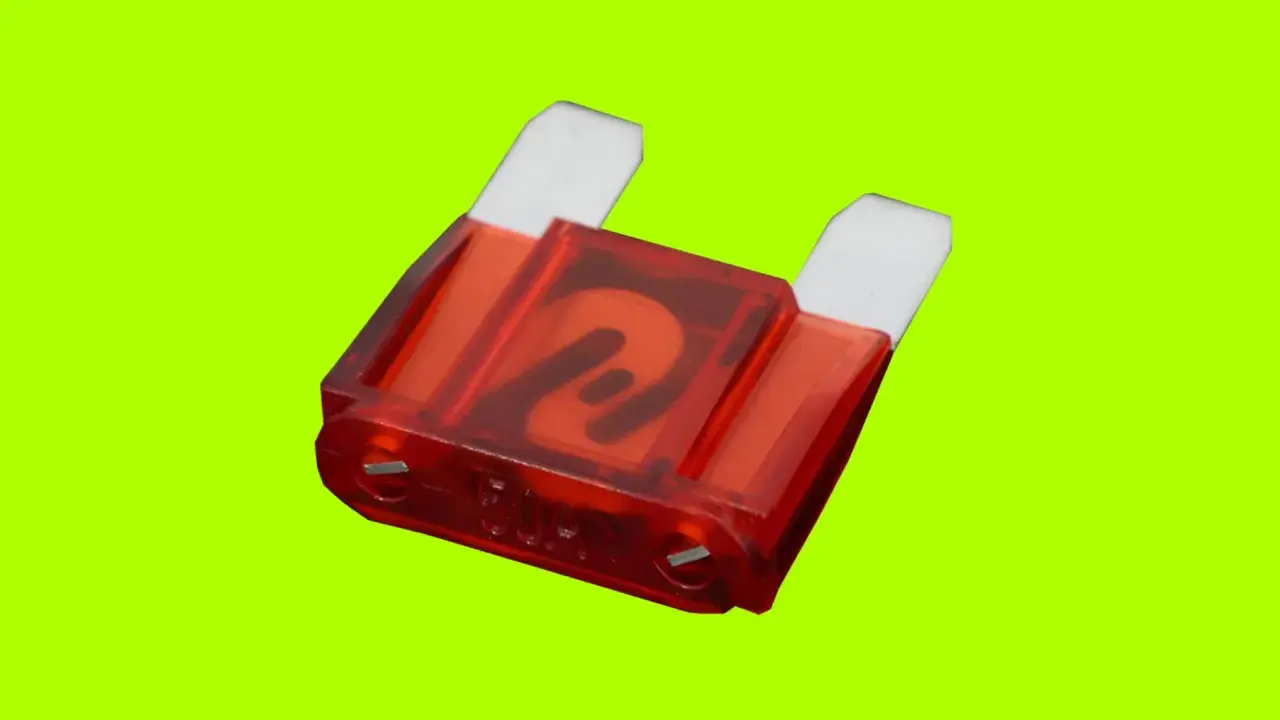

| Maxi | Más ancho y robusto | 20 a 80 A | Ventiladores, luneta térmica, circuitos de mayor carga | Ya no hablamos de pequeños accesorios, sino de consumos serios. |
| Cartucho o JCASE/MCASE | Formato cerrado, pensado para altas intensidades | Según versión, de media a alta intensidad | Alimentaciones principales y módulos de potencia | Muy útil cuando hace falta más capacidad sin disparar el tamaño. |
| Atornillado MIDI/MEGA | Se fija con tornillos o tuercas | Desde 30 A hasta 200 A o más, según familia | Batería, alternador, líneas de potencia, algunos EV e híbridos | Son fusibles de alta intensidad; aquí ya hablamos de protecciones para corriente fuerte y picos de arranque. |
| Cristal o cerámico antiguo | Tubo de vidrio o cuerpo cerámico | Frecuente entre 4 y 30 A en vehículos clásicos | Coches antiguos, restauraciones y algunos sistemas heredados | Muy comunes en modelos veteranos; no se deben mezclar a ciegas con fusibles modernos. |
La clave práctica es sencilla: el formato no es decorativo. Si montas un fusible de tamaño incorrecto, aunque el amperaje “parezca” correcto, puedes dejar un mal contacto o una protección impropia. En automoción, eso acaba en calor, falsos contactos o averías intermitentes que son bastante más pesadas de localizar que una simple pieza fundida.
Cuando paso de una familia a otra, siempre reviso el manual y la tapa de la caja de fusibles. Es el camino más corto para evitar mezclas que luego dan problemas, y además te ayuda a interpretar mejor el siguiente punto: el amperaje y el color.
Cómo leer el amperaje, el color y la tensión nominal
En los fusibles de cuchilla, el color suele indicar el amperaje, y el número impreso en la parte superior lo confirma. Aun así, yo no me fío solo del color porque la luz, la suciedad y el envejecimiento cambian la percepción visual. El valor impreso manda. En la familia ATC/ATM y en muchos mini, la codificación más común es esta:
| Color | Amperaje habitual |
|---|---|
| Negro | 1 A |
| Gris | 2 A |
| Violeta | 3 A |
| Rosa | 4 A |
| Tan o beige | 5 A |
| Marrón | 7,5 A |
| Rojo | 10 A |
| Azul | 15 A |
| Amarillo | 20 A |
| Transparente | 25 A |
| Verde | 30 A |
| Azul verdoso | 35 A |
| Naranja | 40 A |
Hay dos detalles que generan confusión. El primero es que la tensión nominal no significa que el coche trabaje a esa tensión, sino que el fusible está homologado para soportarla con seguridad. Por eso un fusible de 32 V puede usarse perfectamente en un circuito de 12 V o 24 V. El segundo es que el color no siempre se interpreta igual en todas las familias; en MAXI, por ejemplo, el código cambia y no conviene extrapolarlo sin más.
Si además ves marcas como 32 V DC o 58 V DC, no lo tomes como un dato ornamental. Indica para qué tipo de sistema ha sido diseñado el fusible. En automoción ligera sigue siendo muy común 32 V, mientras que algunos diseños más nuevos usan 58 V en ciertas familias compactas. Yo lo interpreto siempre como una pista para elegir el repuesto exacto, no como un número que se pueda “aproximar”.
En la práctica, el amperaje correcto protege el circuito; el color lo facilita; y la tensión nominal confirma que el fusible pertenece a la familia adecuada. Esa combinación evita uno de los errores más caros: poner una pieza “parecida” que no soporta bien el trabajo real del circuito.
La diferencia entre fusibles rápidos y retardados
No todos los fusibles reaccionan igual cuando reciben un pico de corriente. Los fusibles rápidos abren casi de inmediato ante una sobrecarga clara, mientras que los retardados o time-delay toleran mejor los arranques breves y los picos momentáneos. Esto importa mucho en motores eléctricos, ventiladores, bombas y algunos circuitos de climatización, donde el consumo inicial puede subir durante unos instantes sin que exista una avería real.
Yo me fijo especialmente en esto cuando el circuito alimenta un motor o una línea principal de potencia. Un fusible correcto pero con una respuesta demasiado sensible puede fundirse sin que el componente esté dañado. Y al revés también ocurre: montar una protección demasiado lenta donde debería haber una más rápida puede dejar pasar un fallo suficiente para calentar cableado o dañar un módulo.
En automoción, las familias de alta intensidad como MIDI o MEGA suelen estar pensadas para soportar mejor esos picos de arranque. No se trata solo de “más amperios”, sino de una respuesta adaptada a cargas exigentes como baterías auxiliares, alternadores, ventiladores de gran consumo o líneas de potencia en vehículos electrificados. Esa diferencia entre rapidez y tolerancia al pico es una de las claves que más se pasan por alto.
Si alguna vez has cambiado un fusible correcto y se ha vuelto a fundir al arrancar el motor del soplador o al accionar un elevalunas, sospecha de la curva de respuesta o de un motor que ya está pidiendo demasiado. No me parece un detalle menor: muchas búsquedas de avería acaban ahí, no en el componente que el usuario pensaba cambiar desde el principio.
Cómo elegir el repuesto correcto sin cambiar medio circuito
Yo sigo una regla muy simple: mismo formato, mismo amperaje y misma familia. Si cualquiera de esas tres cosas falla, ya no estás sustituyendo un fusible, estás improvisando. Y en electricidad automotriz improvisar sale caro.- Comprueba el formato exacto. Mini, estándar, micro, maxi o atornillado no son intercambiables por tamaño.
- Mira el amperaje impreso y respétalo. Subir uno o dos escalones “para que aguante” es una mala práctica.
- Revisa si el circuito necesita respuesta rápida o retardada. En motores y líneas de potencia esto marca la diferencia.
- Confirma la tensión nominal. 32 V y 58 V no son detalles decorativos.
- Consulta la tapa de la caja de fusibles o el manual si el circuito no está claro.
En circuitos de confort, como radio, iluminación interior o algunos mandos, normalmente vas a encontrar amperajes bajos y fusibles compactos. En cambio, ventiladores, luneta térmica, bombas y líneas de climatización exigen más margen. En aire acondicionado automotriz, por ejemplo, yo suelo revisar antes el fusible del soplador, del embrague del compresor o del módulo de control, porque ahí se ven muchos fallos por sobreconsumo o por relés que se quedan pegados.
El error más frecuente es pensar que “si el original era de 10 A y se funde, mejor pongo uno de 15 A”. No lo haría. Si el de 10 A se abre, hay una razón. Subir el valor solo desplaza el daño al siguiente punto débil, y a veces el siguiente punto débil es el mazo de cables o la propia centralita.
Cómo diagnostico una avería cuando el fusible se vuelve a fundir
Cuando un fusible nuevo se funde al instante, yo no sigo cambiando piezas a ciegas. Empiezo por separar tres escenarios: corto directo, consumo excesivo y fallo intermitente. Esa clasificación ahorra muchísimo tiempo.- Identifico el circuito exacto y desconecto cargas si es posible.
- Compruebo visualmente el fusible, el portafusibles y el conector: busco calor, decoloración, humedad o sulfato.
- Mido continuidad o resistencia con un multímetro, pero sin dar por bueno un valor solo porque “suena” correcto.
- Reviso el cableado en zonas típicas de roce: pasos de puerta, bisagras, detrás de guarnecidos y alrededor de motores.
- Si el fusible solo se funde al activar el sistema, sospecho de un motor agarrotado, un relé defectuoso o una carga que está consumiendo demasiado.
- Si se funde al poner contacto, miro primero cortos a masa, humedad en conectores y errores de instalación previa.
Un truco que uso mucho es observar el comportamiento del fallo. Si desaparece el problema al desconectar un componente concreto, ya tienes medio diagnóstico hecho. Si no cambia nada, el corto puede estar en el tramo de cableado antes de llegar al consumidor. Eso es típico en coches con edad, pero también en vehículos relativamente nuevos cuando hay roces en mazos, reparaciones mal hechas o accesorios añadidos sin una protección correcta.
En averías de climatización, el fusible puede delatar un ventilador del habitáculo cansado, una resistencia dañada o incluso un compresor con un embrague que arrastra más de la cuenta. Yo prefiero llegar a esa conclusión midiendo consumo y revisando la línea, no sustituyendo fusibles hasta que “deje de saltar”. Esa estrategia rara vez funciona y suele ocultar el problema real durante unos días.
Lo que yo llevaría siempre en un pequeño kit eléctrico del coche
Para salir del paso sin improvisar, me parece sensato llevar un pequeño juego de repuestos ordenados por amperaje y formato, no una bolsa mezclada de cualquier manera. Si el coche usa fusibles mini, lleva mini; si usa estándar, lleva estándar; y si hay un circuito de alta intensidad, compra el repuesto exacto para esa familia.
- Repuestos de los amperajes más comunes del coche: 5 A, 10 A, 15 A, 20 A y 30 A.
- Un extractor de fusibles o una pinza pequeña aislada.
- Linterna compacta para ver la impresión superior y el estado del alojamiento.
- Multímetro básico para continuidad y tensión.
- El manual o una foto de la tapa de la caja de fusibles, que en una avería rápida vale oro.
Mi recomendación final es muy simple: trata cada fusible como una pista de diagnóstico, no como una pieza que se cambia por rutina. Si respetas formato, amperaje y respuesta eléctrica, los tipos de fusibles del coche dejan de ser un lío y pasan a ser una herramienta muy fiable para localizar averías sin desmontar de más.
