En el BMW E46, una avería eléctrica pequeña puede dejar fuera de juego desde el elevalunas hasta la radio, el ventilador o el cierre centralizado. La diferencia entre resolverlo rápido o perder tiempo cambiando piezas a ciegas está en saber dónde mirar, cómo leer el esquema y qué señales indican que el problema no es realmente un fusible. Aquí tienes una guía práctica para ubicar la caja, interpretar la tarjeta y diagnosticar fallos con criterio.
Lo esencial para no perder tiempo con la caja de fusibles del E46
- La caja principal suele estar detrás de la guantera, en el lado del acompañante.
- BMW ofrece una tarjeta de fusibles por VIN; esa es la referencia más fiable para tu coche.
- En el E46 también hay fusibles de alta intensidad y una alimentación principal de 200 A junto a la batería.
- Un fusible puede verse bien y estar mal; yo prefiero medir continuidad y tensión antes de sustituirlo.
- Si el mismo fusible vuelve a fundirse, casi nunca es “mala suerte”: hay un corto, un relé o un cable dañado.
Dónde está la caja de fusibles y cómo acceder sin desmontar medio coche

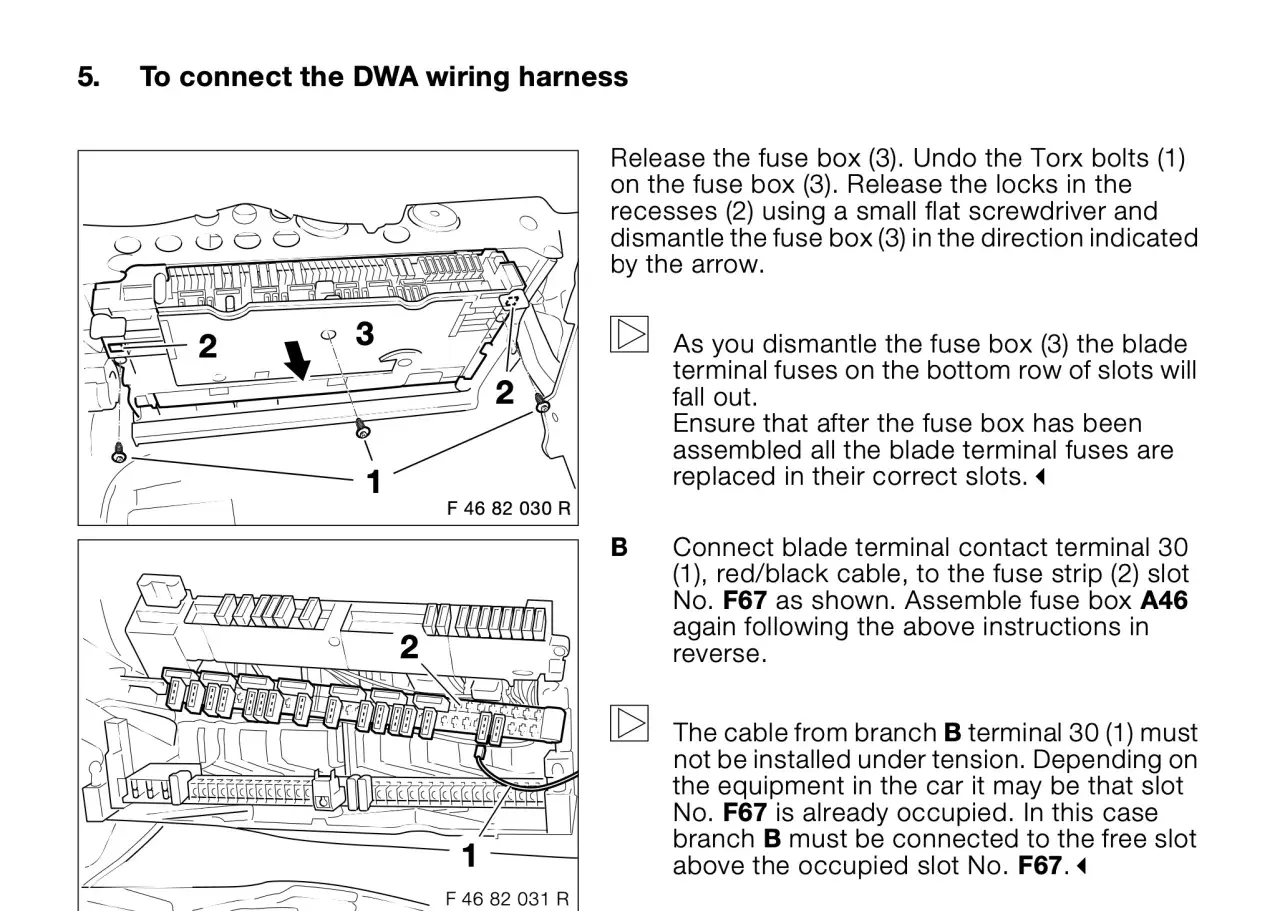

En el E46, la zona que más vas a tocar está en la guantera del lado del acompañante. Yo suelo empezar ahí porque, en la mayoría de unidades, el bloque principal de fusibles está detrás de esa tapa y se accede bajando el panel con dos cierres giratorios o pestañas de bloqueo, según versión y año.
Una vez abierto, no conviene improvisar. Lo primero que hago es localizar la tarjeta de fusibles que acompaña al coche, porque ahí es donde de verdad empieza el diagnóstico. En este modelo también aparecen, según equipamiento, fusibles de alta intensidad encima del panel principal y una alimentación principal muy alta en el maletero, junto a la batería.
| Zona | Qué suele haber | Por qué importa |
|---|---|---|
| Detrás de la guantera | Bloque principal de fusibles de baja y media intensidad | Aquí se concentran muchos consumos de confort y control |
| Encima del panel principal | Fusibles de alta intensidad | Alimentan sistemas con más carga eléctrica |
| Maletero, junto a la batería | Fusible principal de 200 A | Distribuye alimentación a la parte delantera del coche |
La clave aquí es no asumir que todos los E46 llevan exactamente la misma distribución. Con el cambio de año, el nivel de equipamiento y algunas variantes de carrocería, el reparto puede variar. Con la ubicación clara, ya tiene sentido pasar a interpretar el esquema sin perderse entre números y amperajes.
Cómo leer la tarjeta de fusibles sin confundirte con el año o el equipamiento
BMW no piensa el esquema como una lista genérica, sino como una asignación concreta para cada coche. Por eso yo desconfío de cualquier tabla “universal” si no está contrastada con el VIN o, como mínimo, con la tarjeta que viene en el propio vehículo. La referencia buena es la ficha específica de tu unidad.
En la práctica, lo que necesitas leer no es solo el número del fusible, sino su función, su amperaje y el contexto del circuito. Un hueco vacío no significa necesariamente que falte una pieza: a veces ese puesto simplemente no se usa en tu configuración.
| Elemento del esquema | Qué significa | Cómo lo interpreto yo |
|---|---|---|
| Número del fusible | Posición dentro del bloque | Sirve para localizarlo, no para adivinar su estado |
| Amperaje | Intensidad máxima que soporta | Se sustituye siempre por el mismo valor |
| Descripción del circuito | Elemento o sistema protegido | Me dice qué síntoma debería producirse si se abre |
| Casilla sin uso | Hueco reservado o no equipado | No lo relleno “porque sí” |
| Fusibles grandes | Alimentaciones de alta demanda | Si fallan, el problema suele ser más serio que una bombilla |
BMW además dispone de una tarjeta de fusibles por VIN, y eso es lo más útil cuando quieres salir de dudas de verdad. Con el esquema leído correctamente, el siguiente paso es relacionar cada fallo con el circuito que lo provoca de forma más probable.
Los fallos que más a menudo apuntan a un fusible
Cuando un E46 empieza a dar guerra, hay síntomas que me hacen mirar fusibles antes que cualquier otra cosa. No porque siempre sea eso, sino porque son fallos baratos de descartar y muy frecuentes en circuitos de confort o alimentación secundaria.
La trampa está en no quedarse solo en el síntoma. Si un sistema deja de funcionar, primero hay que pensar en el fusible correspondiente; si el fallo reaparece o afecta a varios elementos a la vez, ya entran en juego relés, masas, cableado o módulos.
| Síntoma | Primer sitio que revisaría | Comentario práctico |
|---|---|---|
| Elevalunas no responde | Bloque principal detrás de la guantera | Si falla solo una puerta, también reviso cableado en el pasacables |
| Radio, pantalla u ordenador de a bordo sin vida | Fusible del circuito de audio/infotenimiento | En coches con instalación aftermarket, miro primero empalmes y adaptadores |
| Cierre centralizado intermitente | Fusibles de confort y alimentación de módulo | Muchas veces el problema real está en el módulo o en una masa deficiente |
| Ventilador habitáculo no arranca | Fusibles de alta intensidad | Si el fusible está bien, sospecho de la resistencia final del ventilador |
| Toma de 12 V o mechero muerto | Fusible del circuito auxiliar | Es muy típico que se funda por adaptadores o cargadores defectuosos |
| Un fusible vuelve a fundirse enseguida | Buscar corto o consumo excesivo | Aquí yo paro: cambiarlo otra vez no arregla nada |
Este tipo de mapa mental ahorra mucho tiempo, pero todavía falta lo más importante: comprobar el fusible de forma fiable y no solo “a ojo”. Y ahí es donde suele fallar el diagnóstico casero.
Cómo comprobar un fusible de forma fiable con un multímetro
Yo no me fío solo de mirar el filamento. Un fusible puede parecer intacto y, sin embargo, estar fisurado, mal apoyado o dar una lectura engañosa por la propia posición dentro del portafusibles. La forma seria de comprobarlo es con continuidad o, mejor todavía, con una medida de tensión en ambos lados cuando el circuito está alimentado.
- Apaga el coche y extrae el fusible con la pinza plástica si la tienes a mano.
- Mide continuidad entre las dos patas con el multímetro.
- Si el fusible da continuidad, comprueba que el portafusibles no esté recalentado ni deformado.
- Si no da continuidad, sustitúyelo por otro del mismo amperaje y del mismo formato físico.
- Si el nuevo se funde al instante, deja de insistir y busca el corto o el consumo anómalo.
Hay tres errores que veo una y otra vez: montar un amperaje mayor “para que aguante”, puentear el fusible para probar y sustituirlo varias veces sin revisar la causa. Ninguna de esas cosas diagnostica; solo retrasa el problema y puede dañar cableado o módulos.
Cuando el fusible pertenece a un circuito activo solo con contacto, también me gusta verificar si realmente llega tensión a la entrada y a la salida. Esa simple comprobación separa enseguida un fusible abierto de una alimentación perdida aguas arriba.
Cuándo el fallo está en otra parte
Si el fusible está bien pero el sistema sigue muerto, el problema suele estar en otra capa del circuito. En el E46, eso puede ser un relé, una masa oxidada, un cable partido en una bisagra, un conector mal asentado o un módulo con fallos internos.
Los fallos intermitentes son especialmente engañosos. Si algo funciona cuando el coche está frío y deja de hacerlo con vibración, lluvia o calor, yo pienso antes en cableado, conectores y masas que en un fusible tradicional.
- Si falla solo una puerta, reviso el mazo de cables del paso de puerta.
- Si fallan varios consumos de golpe, miro masa principal y alimentación general.
- Si el fusible se quema al instante, sospecho de un corto directo o de un motor trabado.
- Si la avería apareció tras montar una radio o accesorios, reviso la instalación añadida antes que el coche.
- Si hay humedad en guantera o suelo, busco corrosión en conectores y portafusibles.
En otras palabras: un fusible fundido es una pista, no un diagnóstico completo. Cuando el circuito ya no cuadra con la pieza, toca seguir el rastro eléctrico con método y no con intuición.
Lo que yo revisaría antes de cerrar la guantera otra vez
Si tuviera que dejar un E46 listo para no volver a perder tiempo con el mismo problema, haría cuatro cosas muy concretas. Primero, dejaría una foto clara de la tarjeta de fusibles para no depender de la memoria. Segundo, guardaría repuestos del mismo amperaje y formato. Tercero, inspeccionaría si hay plástico recalentado o terminales flojos. Y cuarto, separaría cualquier accesorio añadido del cableado original para saber qué pertenece al coche y qué no.
También me interesa mucho el contexto del fallo. Si el problema apareció después de lluvia, busco humedad. Si surgió tras mover asientos, guantera o paneles, pienso en un conector mal fijado. Si el coche lleva radio, alarma, luces o cargadores no originales, esos añadidos suelen contaminar el diagnóstico más de lo que parece.
La idea no es memorizar todos los números de memoria, sino tener un proceso simple: ubicación, esquema correcto, medición y descarte por bloques. Con esa secuencia, la caja de fusibles deja de ser un lugar confuso y se convierte en una herramienta útil para diagnosticar el E46 con bastante precisión.
